Workshop ENAK pro 6. a 7. třídu

Info pro verzi 2.0

Tento návod bude postupem času upraven pro druhou verzi workshopu. Většina informací by měla zůstat podobná, design a UI se může mírně lišit.

Seznam součástí workshopu

Workhop je složen z 5 týmů, kdy každý z týmů dostane jeden kontrolní panel označený číslem týmu (se síťovým zdrojem a baterií) + svorku k uchycení panelu k lavici (černo růžová). Kromě toho také každý tým dostane sadu 3D vytištěných budov, elektráren a krajin.

Budovy

Budova	Počet
Bytové domy	3x na tým
Domečky	6x na tým
Farma	3x na tým
Letiště	1x na tým
Náměstí	1x na tým
Nemocnice	1x na tým
Obchodní centrum	2x na tým
Škola	1x na tým
Stadion	2x na tým
Technologické centrum	1x na tým
Továrna	2x na tým
Univerzita	1x na tým
Celkem	24

Elektrárny

Elektrárna	Počet
Bateriové úložiště	1x na tým
Jaderná elektrárna	1x na tým
Plynová elektrárna	1x na tým
Přečerpávací elektrárna	1x na tým
Rozvodna	1x na tým
Solární elektrárna	1x na tým
Elektrický stožár	pro ukázku, rozvod kabelů
Uhelná elektrárna	2x na tým
Větrná elektrárna	1x na tým
Vodní průtoční elektrárna	1x na tým
Celkem	10

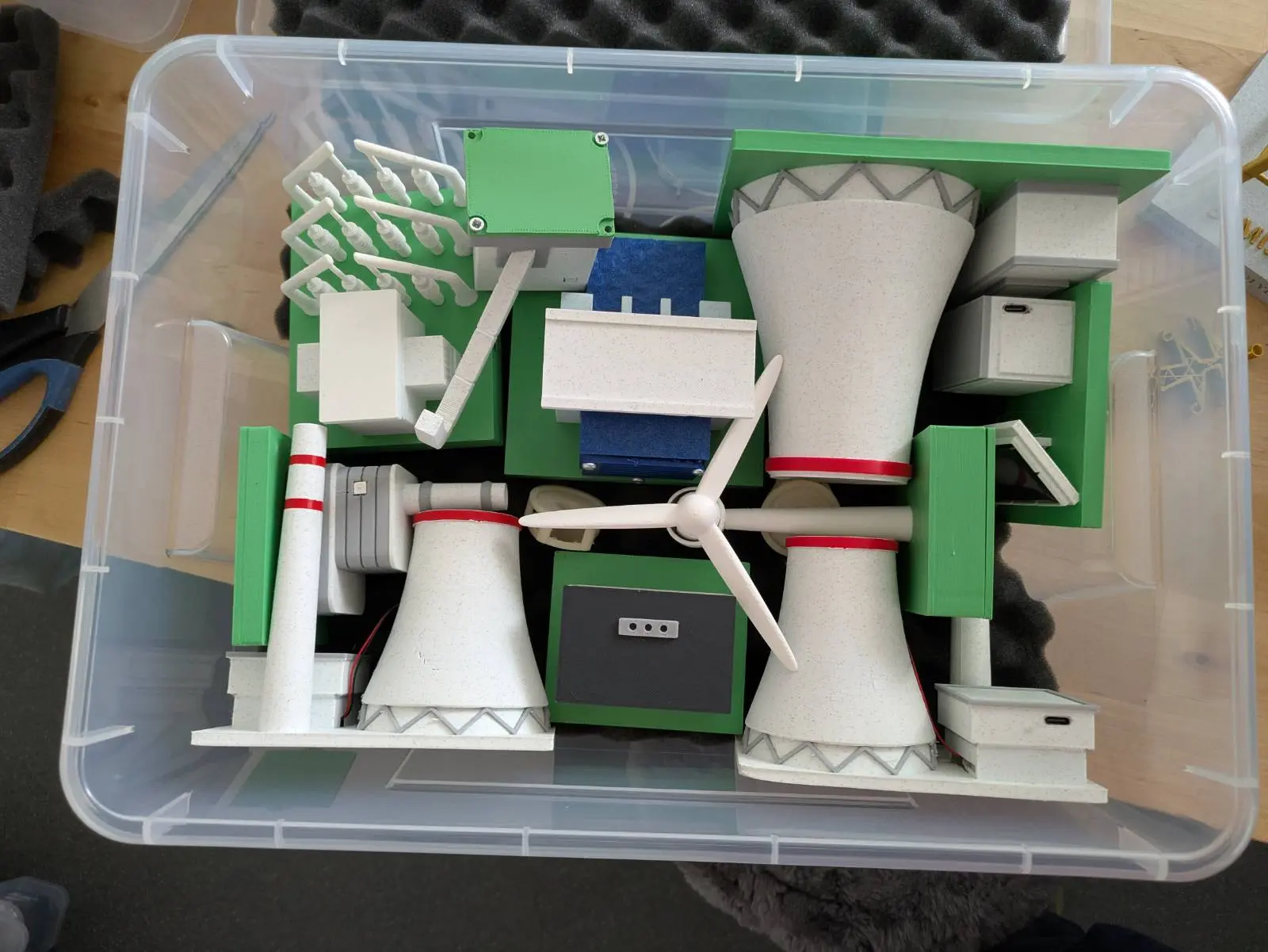

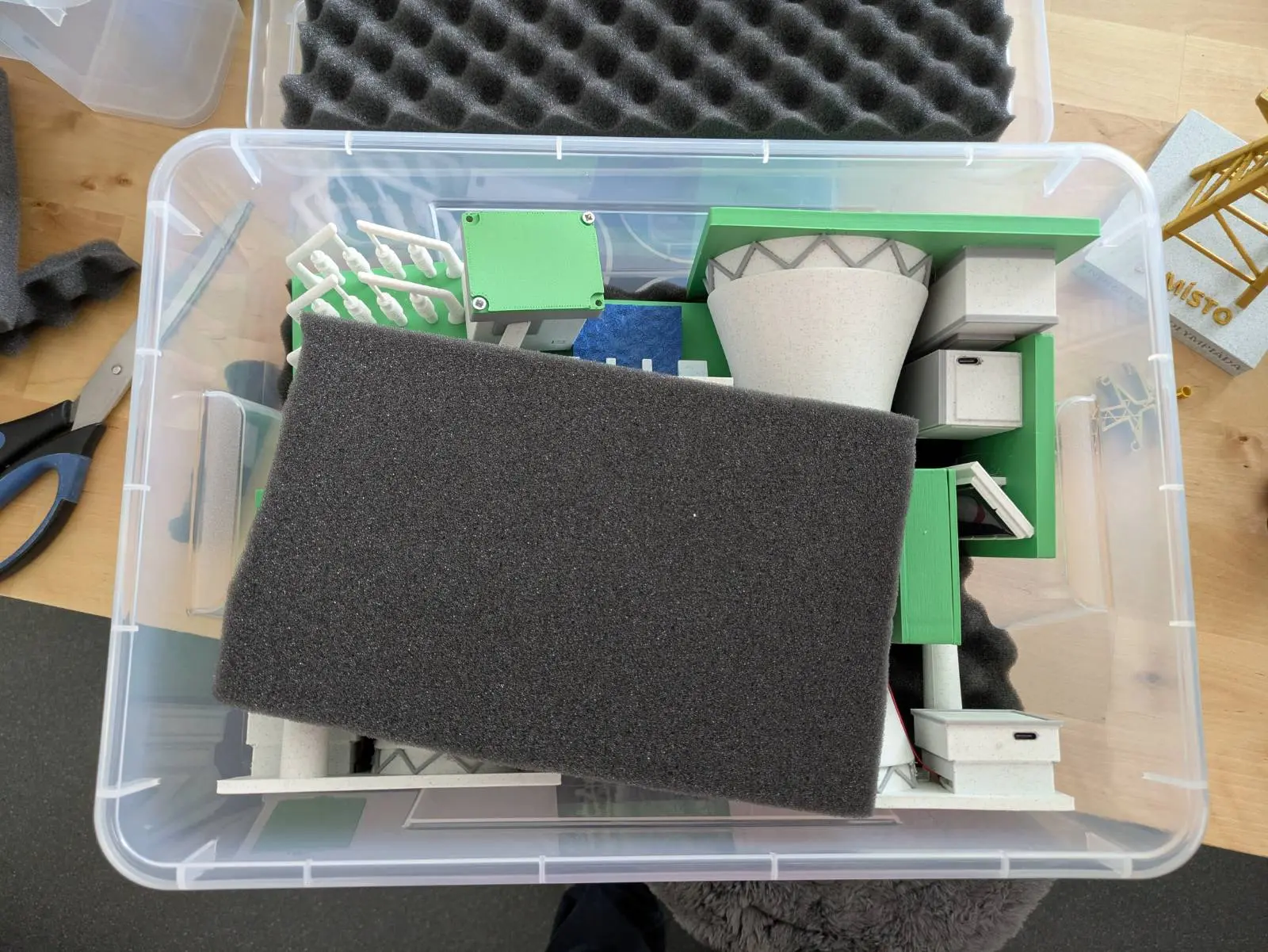

Zabalení elektráren

Krajina

Krajina	Počet
Hřeben	1x na tým
Kopec	1x na tým
Jezírko	2x na tým
Moře	2x na tým
Moře roh	2x na tým
Louka	4x na tým
Řeka	2x na tým
Rohová řeka	2x na tým
Celkem	16

Access Point / Router

Součástí workshopu je také WiFi access point, který je potřeba zapojit do zásuvky. Přes něj se napojují veškeré kontrolní panely do internetu, je přes něj také možné připojit se do samotné webové aplikace, pokud by na škole nefungoval internet.

Příprava a zprovoznění workshopu

Webová aplikace

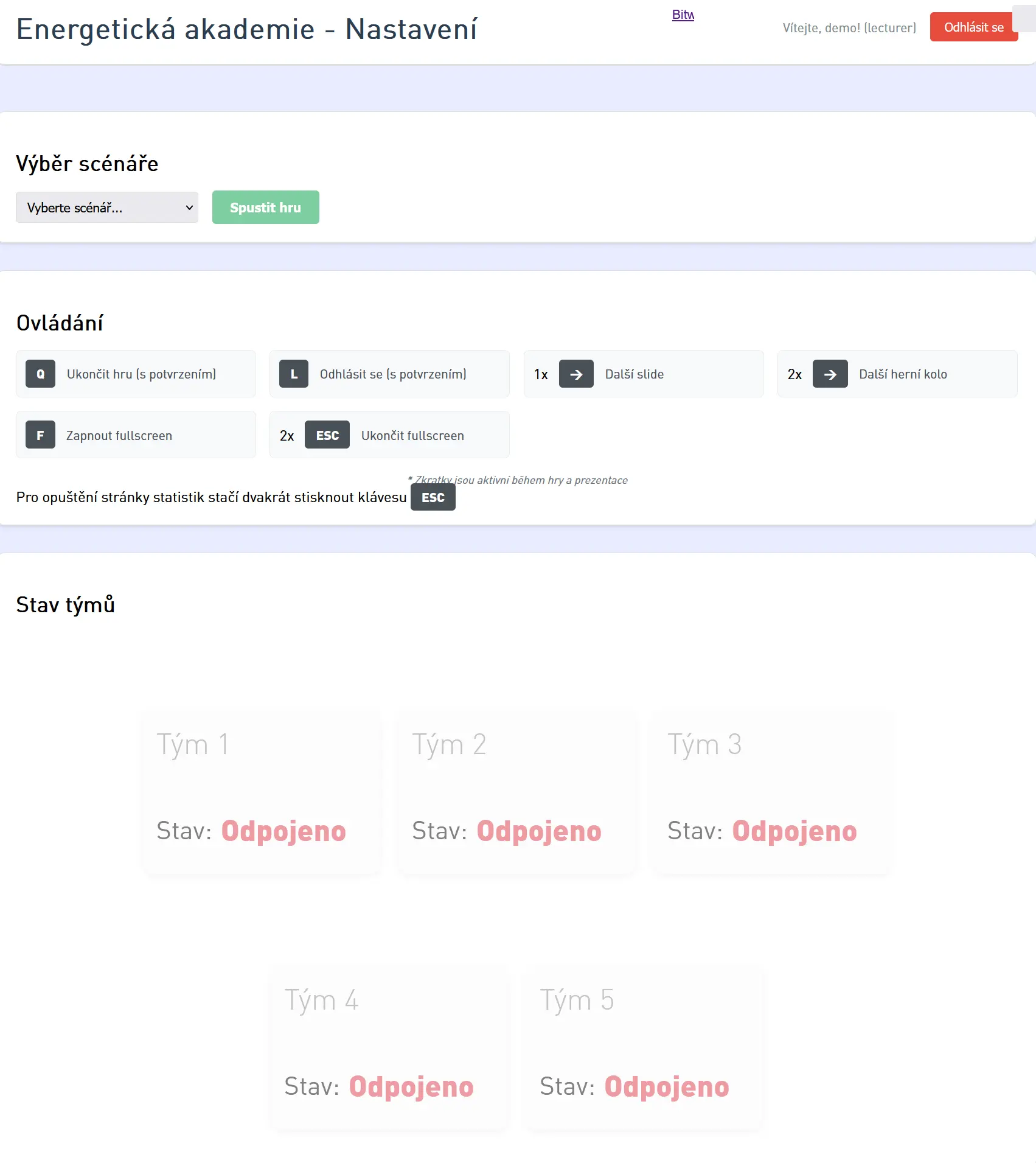

Webová aplikace je dostupná na serveru enak.cz, přihlaste se do ní s přidělenými přihlašovacími údaji.

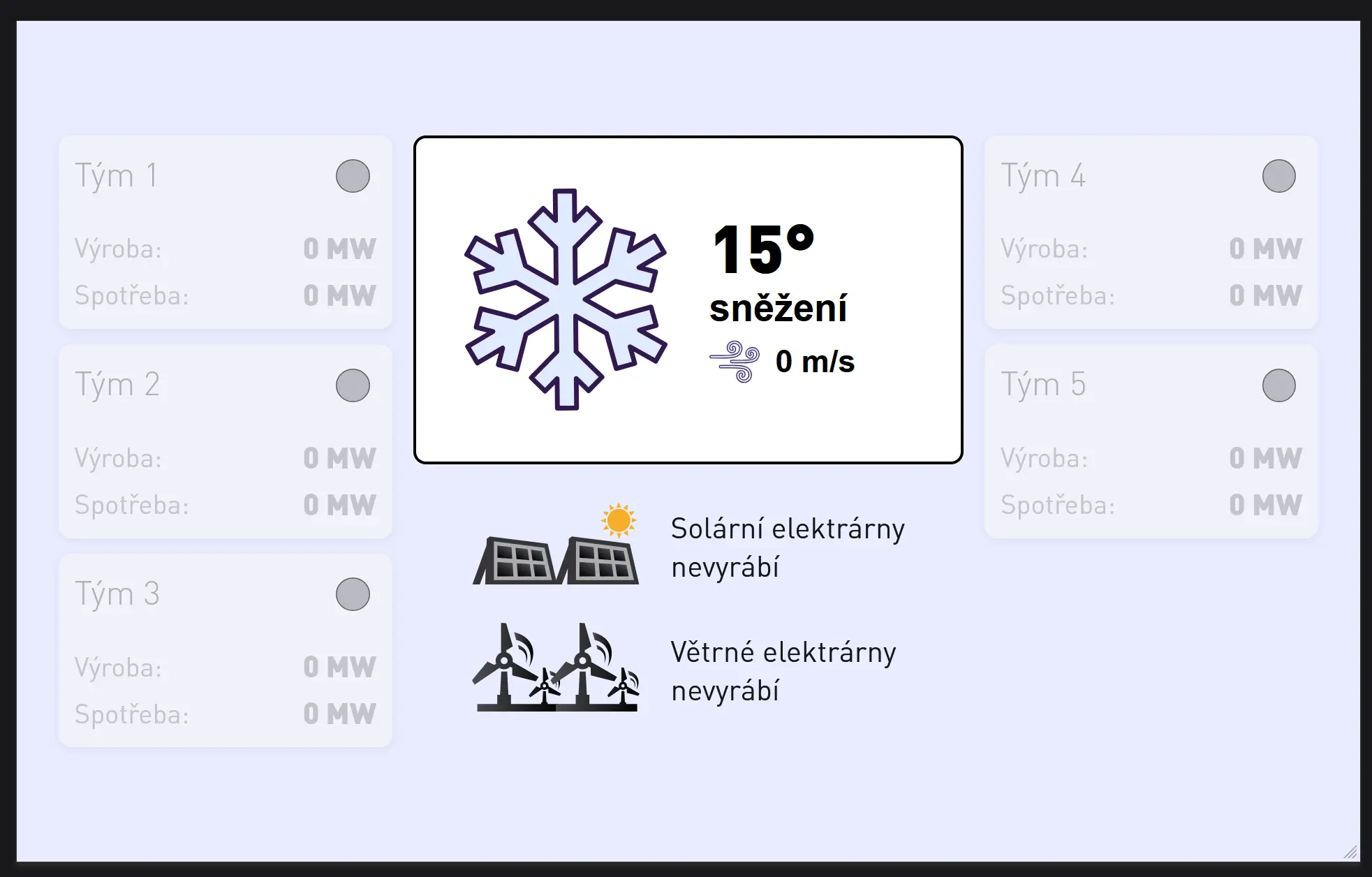

herní rozhraní vypadá následovně Kde šedivá tečka znázorňuje odpojený tým, zelená perfektně vyvážený (spotřeba rovná se výroba), oranžová lehce nevyvážený (odchylka do 1%), červená blackout.

Ovládání webové aplikace

Webová aplikace se defaultně zobrazí ve fullscreenu, pro ukončení stačí dvakrát zmáčknout ESC. Po spuštění herní simulace, se dále přesouváte stiskem šipky vpravo, nebo PgDn (klik prezentéru).

Další krok v prezentaci

Pro další krok na prezentačních slidech stačí stisknout slačítko dále pouze jednou. Pro přechod do dalšího herního kola (den/noc) je vždy potřeba stisknout tlačítko dvakrát (do jedné sekundy). Toto je implementováno z důvodů archiutektury simulace, ve které se bohužel není možné vracet zpět.

Všechny desky krajiny rozdělíme mezi žáky a necháme je poskládat si na lavicích vlastní krajinu. Rozdělíme mezi ně také budovy a elektrárny, z předem připravených setů. Každý tým dostane jeden kontrolní panel a rozvodnou stanici

kterou lektor připojí do ovládacího panelu (označeno modrou šipkou), druhá strana kabelu je v rozvodné stanici na straně kde je pouze jeden kabel (označeno červenou šipkou). Samotné elektrárny se připojují do zbylých deseti portů (označeno fialově).

Pozor

Port pro připojení rozvodné stanice je horní port směrem k workshopu, nikoliv spodní port. Ten je použit pouze pro programování hlavní desky, a při workshopu se nepoužívá.

Zapnutí ovládacího panelu

Po zapnutí kontrolního panelu by se měly rozsvítit displeje, a měly by začít problikávat displeje spotřeby a výroby. To znamená že deska je připojená k webové simulaci a přijímá od ní data, a zároveň není připojená rozvodná stanice (na webu by se měl stav změnit z Odpojeno k Připojeno u daného týmu). Po připojení rozvodné stanice blikání přestane a displeje zůstanou svítit.

Uhelné a jaderné elektrárny

Uhelné a jaderné elektrárny je potřeba naplnit vodou, pro funkčnost nebulizérů. Stačí nalít vodu z kohoutku přes difuzér (bílá část na vrchu elektrárny), dokud voda nezačne přetékat (důležité - nepřelejte elektrárny do jejich elektronických součástí, naplňujte je pod úhlem a opatrně).

Po zapojení všech týmů by se měly na webu objevit všechny se statusem Připojeno. V ten moment stačí vybrat scénář a spustit ho. .

Průběh workshopu

V průběhu workshopu se vždy střídají slidy výkladu, a herní slidy s reálnou simulací (vyvažování soustavy), které jsou vždy dvě kola - den a noc. Nejde o okamžité vyvážení soustavy ale o vyvážení soustavy do konci kola. Čím přesnějí mají studenti vyváženo, tím méně jsou penalizováni.

V jednotlivých kolech se přidávají do hry jak elektrárny (předem přesně připravené kdy se jaké přidají), ale také budovy spotřeby (ty si studenti do nějaké míry mohou volit, v jakém množství přidají). Jakmile je ale přidají, už je nemohou odebrat.

Jednotlivé fáze hry jsou následující (vždy Slide, Den, Noc)

Úvod + Uhlí

• Každá skupina dostane kostku městského centra, kterou umístí na herní pole - každé město jiné počáteční hodnoty (550 - 620 MW noc, 350 - 400 MW den).
• U každé skupiny označíme hnědou samolepkou člověka - “regulátora” uhelných elektráren. Ten dostane 2 uhelky a umístí je na podkladovou desku. Hráč bude mít po celou dobu hry na starosti poťák výkonu uhelek. Vyrovnají soustavu.
• Každý z ostatních 4 hráčů vybere 1 malo stavbu (70 - 100 MW) - celkem 4, načte ji a umístí na PD, vyrovnají soustavu.

Voda

• Spotřeba města roste ve dne o 120 MW, v noci o 60 MW
• U každé skupiny označíme modrou samolepkou člověka - “regulátora” vodních elektráren.
• Každý ze 3 neoznačených hráčů vybere 1 malou stavbu (70 - 100 MW) - celkem 3, načte ji a umístí na PD.
• Regulátor vodních el. dostane průtok. a přečerp. el. - umístí je na podkladovou desku. Hráč bude mít po celou dobu hry na starosti regulaci výkonu vodních el. (u průtok. poťák, u přečerp. čudlíky pro aktivaci - výroba spotřeba). Přečerpávačka může během 1. části dne (noc/den) buď jen vyrábět, nebo spotřebovávat, nebo nepoužívat.
• Důraz na ekologii - když to jde, raději využij výkon vodní el, než uhelné…

Jádro

• Spotřeba města roste o 150 MW
• U každé skupiny označíme žlutou samolepkou člověka - “regulátora” jaderné el.
• Každý ze 2 neoznačených hráčů vybere 1 velkou stavbu (celkem 2), načte ji a umístí na PD.
• Regulátor jaderné el. dostane model j. el. a umístí ho na PD. Hráč bude mít po celou dobu hry na starosti poťák výkonu j. el., vyrovnají soustavu.

Plyn

• Spotřeba města roste o 100 MW
• U každé skupiny označíme červenou samolepkou člověka - “regulátora” plynové el.
• Poslední neoznačený hráč vybere 1 velkou stavbu, načte ji a umístí na PD.
• Regulátor plynové el. dostane model pl. el. a umístí ho na PD. Hráč bude mít po celou dobu hry na starosti poťák výkonu pl. el., vyrovnají soustavu.

OZE

• Do této fáze nehrozil blackout (jen pokud by zasáhl lektor - porucha).
• Spotřeba města roste o 200 MW
• Označíme posledního neoznačeného žáka zelenou samolepkou - regulátor OZE, postaví 1 solární farmu a 1 větrný park. Vyrovnají soustavu.
• Do dat se bude již propisovat, jak moc fouká a svítí.
• Skupina dostane na výběr postavit 1-3 stavby podle jejich výběru.
• Dáme skupinám bateriové úložiště pro další balancování - na starosti bude mít regulátor jaderné el. (fialová samolepka). Vyrovnají soustavu.
• V tomto kole je slunečno a fouká (obě elektrárny vyrábějí na maximální výkon).

Sněží, zima, zataženo nefouká

• V průběhu tohoto kola sněží a nefouká, tedy nám nevyrábí OZE.

MS v hokeji

• V tomto kole nám začnou OZE opět fungovat, ale koná se MS v hokeji
• Zvyšuje se spotřeba města of 600MW ve dne a 300MW v noci
• Navíce se udála porucha plynové elektrárny, ta tedy nevyrábí nic
• Spotřeba přidaných stadionů se zvyšuje
• Na konci této fáze nutně nastává blackout

Blackout a vyhodnocení hry

• Slidy o blackoutu
• Po konci hry vyskočí okno s nabídkou statistik, ve kterém studenti uvidí jak si vedli v porovnání s ostatními týmy
• Ekologie - jak moc nízkoemisních zdrojů používali
• Finance - jak moc jejich elektřina stála (merit order)
• Stabilita - jak dobře vyvažovali soustavu
• Popularita - mix ostatních faktorů, + jak moc energie vygenerovali (závisí na počtu postavených budov)

Ze stránky statistik se dá opět odejít stisknutím tlačítka ESC.
